Мобильное "железо"

Рассказывать об истории создания спутниковой связи в мире нет никакой необходимости - за 16 лет, которые прошли с выпуска первых носимых станций Inmarsat-M и Inmarsat Mini-M, в мире появились миллионы потребителей, которые пользуются спутниковыми системам связи. Есть среди них и значительное количество частных абонентов - благо на рынке в достаточном количестве представлены портативные модели, получившие наибольшее распространение и имеющие доступную цену. Каждый спутниковый терминал наряду с приемником включает в себя и достаточно мощный радиопередатчик, который обеспечивает пользователям надежную передачу речи, факсимильных сообщений и компьютерных данных (абонент может получить доступ к электронной почте, передаче файлов, web-серфингу), услуги по приему и отправке SMS и другие сервисы, знакомые пользователям в основном по мобильным сетям (АОН, голосовая почта и т.д.).

Главное отличие мобильных спутниковых терминалов от терминалов других радиосистем (например, сотовых) - присутствие связи в любом месте вне зависимости от наличия и состояния каких-либо местных телефонных и радиосетей. Это достигается передачей радиосигнала с телефонного аппарата непосредственно на один из спутников той или иной глобальной или региональной системы связи. Безусловно, наилучшим вариантом для установления связи будет прямая видимость телекоммуникационного спутника - в зависимости от широты нахождения абонента меняется угол его видимости над горизонтом, а, следовательно, уменьшается или увеличивается количество препятствий, мешающих нормальному разговору. Однако "пробивная" способность носимых спутниковых терминалов все-таки позволяет принимать вызовы даже в зданиях, когда спутник не виден - сигнал будет чуть хуже, но говорить, тем не менее, будет можно.

Изучать web-сайты с новинками спутниковых терминалов и VSAT-комплексов в определенной степени скучновато - новые модели там появляются неторопливо и, безусловно, гораздо реже, чем на рынке "мобильников" для сетей 3G. Впрочем, такая ситуация вполне закономерна - это специфический рынок всеохватной связи, которую используют либо временно (когда просто нет других вариантов для передачи голосовой информации), либо от безысходности, в том случае, когда кроме спутникового подключения для выхода в сеть в ближайшей перспективе полностью отсутствует любой вид коммуникационных каналов связи, да и электричество может подаваться от генератора на бензиновом ходу.

Конечно, функционал спутниковых терминалов изменялся с течением времени - еще года три назад модельный ряд трубок для связи практически из любой точки планеты представлял собой "кирпичи" весом в несколько сотен грамм, единственным предназначением которых было только звонить. За это их, не скроем, любило большинство пользователей - в экстремальных условиях нужен только один, но до предела простой и надежный сервис с простым управлением. Сейчас все изменилось - спутниковые телефоны эффективно работают как в спутниковом, так и в сотовом режиме (обычно это стандарт GSM, хотя есть варианты и для CDMA), кроме того, они имеют встроенный GPS-приемник для определения своего местонахождения (правда, все данные выдаются в виде координат или примитивной карты - цветными и качественными дисплеями такие системы, в своем большинстве, все-таки похвастаться не могут). Кроме того, мобильные терминалы-трубки (особенно для сети "Турайя") вполне сопоставимы с сотовыми телефонами по размеру, внешнему виду и качеству телефонной связи.

Отметим черту, характерную для всех спутниковых терминалов - разобраться в их пользовательском меню обычно не представляет никакого труда. Разработчики учли, что использовать такие "игрушки" будут люди, временами весьма далекие от компьютеров и современных средств связи, поэтому простота и доходчивость, крупные и однозначно трактуемые надписи - это своеобразный стандарт для ПО подобных устройств. Главное, что для освоения аппарата не требуется длительного изучения инструкции пользователя - обычно использование таких "железок" начинается в действительно экстремальных условиях для экстренного выхода на связь, в таких случаях развитый функционал только мешает.

Учитывая тот факт, что глобальная связь, кроме всех прочих коммерческих и государственных организаций, прежде всего интересна силовым структурам, все компании-операторы этого типа доступа, а также производители оборудования, особенно в США, крайне плотно сотрудничают как с вооруженными силами, корпусом Морской пехоты США, так и с различными специальными подразделениями, предлагая для них специализированные комплекты связи. Об этих компактных спутниковых модемах, миниатюрных терминалах, вдобавок еще и пылевлагозащищенных, можно только догадываться - к примеру, на официальном сайте сети Iridium для обычных частных пользователей доступно порядка пятнадцати видов продукции: несколько телефонов, пейджер, модемы. А для спецпотребителей - в 5-6 раз больше. Таким образом, стоит иметь в виду, что ассортимент спутниковых телефонов, о которых мы будем говорить в этом материале, далеко не конечен - просто не все из них доступны на рынке. Кстати, частным пользователям иногда "перепадают" и продукты военных разработок (особенно групп спецназа) - к примеру, специальные "зарядки" для спутниковых терминалов, где можно использовать энергию солнца. Кроме этого, последние новинки подобных терминалов оснащены Bluetooth-адаптерами или гнездами для проводных голосовых гарнитур - все это позволяет оставлять руки свободными во время сеансов связи.

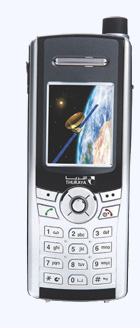

Наиболее функциональными и мощными являются терминалы для спутниковой связи Thuraya - речь идет о моделях SG-2520 и SO-2510. Терминалы Hughes 7101 и 7100, которые для этой спутниковой сети тоже подходят, мы упоминать не будем - они уже устарели и практически нигде не продаются.

Интересно, что если не знать о том, что это спутниковые терминалы, то SG-2520 и SO-2510 можно принять за устройства для связи по "обычным" GSM-сетям. И, в принципе, это будет верно - практически все последние модели спутниковых терминалов обладают двумя радиоблоками, один из которых отвечает за связь с орбитальной группировкой, а второй - с сетями сотовой связи. Различия состоят только в том, что у спутниковых терминалов может быть весьма солидная наружная антенна, в моделях для сетей 2-3 G это без надобности, поскольку базовые станции для сотовой связи расставлены и в городах, и в сельской местности достаточно густо для хорошего качества связи. В терминалах для Thuraya пользователь, скорее всего, найдет 1,5-1,9-дюймовый TFT-дисплей с 65-256 тыс. цветов, батарею с емкостью 1300 мАч, поддержку GPRS, небольшую встроенную память, а также интерфейс USB для связи с компьютером, операционную систему VXWORKS или WinCE 4.2. Типичный вес терминалов - 130-170 грамм. В целом, это трубки только для организации связи, хотя в этих терминалах есть встроенная камера, поддержка Java-приложений и порт для карт памяти Micro SD. Кроме того, в SO-2510 есть встроенный GPS-приемник.

Отдельно стоит упомянуть о Thuraya Maritime - ее водонепроницаемый, защищенный от УФ-лучей литой алюминиевый корпус соответствует стандарту IP66. Фактически, им можно даже забивать гвозди и мыть его под холодной проточной водой. Такие устройства можно устанавливать на любых транспортных средствах, и, кроме связи через спутник, она поддерживает конференц-связь до четырех беспроводных трубок.

Терминал можно подключить к компьютеру и получить "мобильный офис" со скоростью передачи данных до 9,6 кбит/с (кстати, SO-2510 тоже может работать в режиме мобильного модема) - крайне немного в век высоких скоростей, зато это можно делать из любой точки планеты. В комплекте с терминалом обычно предоставляется активная всенаправленная антенна с 25-метровым кабелем или стационарная морская антенна с 20-метровым кабелем.

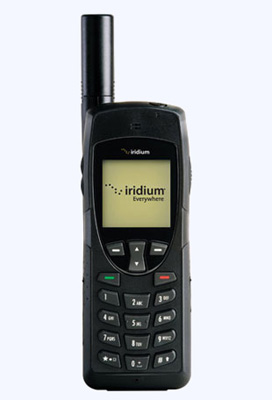

Новинок для спутниковой сети Iridium немного - во-первых, это свежий терминал под индексом 9555, распространяемый под логотипом оператора связи, а во-вторых, нестареющая классика: трубка Motorola 9505.

Как и в случае Thuraya Maritime, при производстве Iridium 9555 было учтено, что владельцы таких терминалов обычно люди непоседливые, и эксплуатировать свои устройства они будут в экстремальных условиях (песок, низкие температуры, высокая влажность, возможность падения с двухметровой высоты на камни или асфальт и т.д.) - корпус устройства обладает усиленной защитой от воздействий влажности, пыли и, конечно, прямых ударов. Небольшая штыревая антенна терминала не мешает его быстрому извлечению из кармана куртки или специального кармана разгрузочного жилета. У Iridium 9555, который весит 266 грамм, в наличии стандартный интерфейс и возможности обычного мобильного телефона (он может работать в GSM-сетях), есть даже восемь мелодий звонка, а также весьма полезная функция ограничений на диапазон набираемых номеров. Есть и функционал по связи с голосовой почтой Iridium (встроенный сервис оператора связи): пользователю предоставляется почтовый ящик для голосовых, цифровых и текстовых сообщений.

А вот спутниковый телефон Motorola 9505 отличается от этого описания разве что большим весом - целых 375 грамм и внешняя антенна делают этот терминал похожим на футуристический терминал для спецсвязи. Никаких других особенностей больше нет; правда, в режиме ожидания терминал протянет только 38 часов - нужна или запасная батарея, или зарядное устройство с питанием от солнца, о котором мы писали выше.

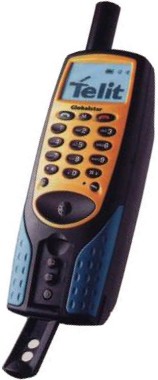

Наиболее мощная линейка терминалов, конечно, у системы Globalstar, но мы оставим в стороне раритеты типа Qualcomm GSP-1600, Ericsson R-290 и даже Telit SAT 550, а вспомним только современные модели - Globalstar GSP-1700, а также Telit SAT-600.

Разумеется, считать "новичками" GSP-1700 можно с определенной натяжкой - они появились на рынке пару лет назад, за это время в мобильной связи успело смениться несколько поколений портативных терминалов. Но в спутниковой связи время меняется совсем иначе - менять старые решения, особенно если они хорошо работают, никто не спешит.

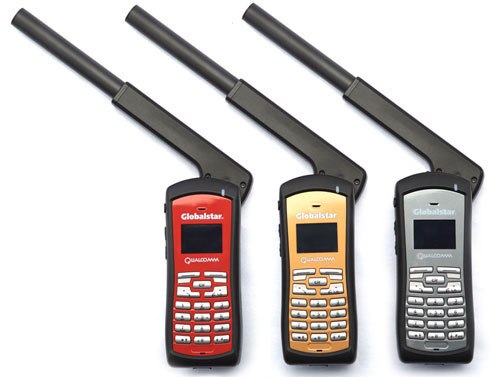

К примеру, GSP-1700 по-своему вряд ли может конкурировать с последними моделями "тонкофонов" - его вес составляет 203 грамма, но это и не требуется - зато он может работать в температурном диапазоне от -20 до +55 градусов Цельсия. Модель хороша тем, что кроме спутниковой связи также работает в сетях CDMA и поддерживает стандарт EV-DO. Литий-ионный аккумулятор обеспечивает работу устройства на протяжении четырех часов в режиме разговора и 36 (в общем, немного) - в режиме ожидания. В GSP-1700 встроен Bluetooth, он может работать в качестве модема для ноутбука со скоростью до 9,6 кбит/c, или - до 38 кбит/с со сжатием. Терминал Telit SAT-600 (может поставляться как в обычном, так и в ударопрочном корпусе) - существенно поскромнее по своим техническим параметрам, правда тоже является двухмодовым и может быть использован как в режиме GSM (SIM-карта может быть установлена любая), так и в режиме спутниковой связи. Учитывая тот факт, что спутниковый приемопередатчик потребляет много энергии, в комплект поставки входит солнечная батарея и дополнительный аккумулятор (опционально).

Вообще говоря, на рынке спутниковых терминалов нет моды и частой смены модельного ряда - это дорогие и надежные устройства, которые могут работать достаточно долго в самых жестоких условиях эксплуатации. При эксплуатации такого терминала стоит помнить, что для законной работы он должен быть легально ввезен на территорию нашей страны. При этом, поехать с такой "трубкой" в некоторые страны просто нереально - обычно тоталитарные политические режимы, не имеющие на своей территории станций сопряжения, с помощью которых можно контролировать трафик спутниковых телефонов, ставят слишком много юридических препон для ввоза такого оборудования на свою территорию (как-то: внесение пошлины, по сумме превышающей телефонный комплект более, чем в три раза, запрет на использование телефона в некоторых областях страны, в учреждениях и т.д.).

Конечно, большинство таможенников не отличит носимый терминал спутниковой связи от банального сотового телефона (разница только в размерах и наличии дополнительной выносной антенны), но учитывать наличие подобных ограничений, безусловно, стоит.

Стоимость вызова

В целом, работа со спутниковым терминалом абсолютно аналогична вызову в любой мобильной сети, с этим никаких сложностей у пользователей обычно не бывает. С них можно звонить на любые телефонные номера в мире - фиксированные, сотовые или спутниковые. Абоненту спутниковой сети присваивается международный телефонный номер, исходящий вызов на который может быть осуществлен с любого терминала, имеющего международный доступ.

При этом, использование мобильного спутникового терминала - не такое уж и дорогое удовольствие. Безусловно, минута разговора будет стоить дороже, чем по мобильной связи, поскольку такой ТП организации вызова требует значительных первоначальных затрат по запуску спутников и строительству станций сопряжения. Но, в целом, цены падают. В спутниковых сетях связи исходящий звонок будет стоить от 0,7-1,3 долл., а 60 секунд разговора между абонентами одной сети - 50-60 центов, исходящее SMS стоит порядка 50 центов. Доступ в интернет обычно тарифицируется поминутно, а не за объем переданной информации, что составляет 1-1,3 долл. за 60 секунд передачи данных. В целом, цены похожи на те, которые были на заре мобильной связи, когда терминалы стоили 4-5 тыс. долл. При этом практически во всех спутниковых сетях абонентская плата обычно отсутствует, причем совершать вызовы в стране пребывания можно и с помощью местной SIM-карты - большинство спутниковых терминалов это делать позволяет. Притом, все-таки такое устройство - не для повседневного использования в городе, оно интересно и окупается для постоянно экстремальных условий работы: там, где отсутствует любой вид связи с окружающим миром.

Интересно, что некоторые отечественные операторы сотовой связи активно работают с небольшой пока "армией" отечественных пользователей спутниковой связи, предлагая им использовать в дуальных терминалах свою SIM-карту. К примеру, у абонентов "МегаФона" такая услуга есть - абоненты могут воспользоваться доступом к спутниковой сети в любой области зоны покрытия Thuraya, там, где покрытие сети GSM недоступно. Для получения доступа к услугам роуминга в спутниковой сети Thuraya мобильный терминал должен быть переведен в спутниковый режим "Satellite Mode", а списание будет осуществляться с электронного счета абонента, который открыт в "МегаФоне". Цены средние - в любой стране местный вызов будет стоить 29 рублей, входящий вызов - 80 руб., позвонить в Россию и любые другие страны на мобильные или городские номера можно за 100 руб. в минуту, а вот исходящий вызов в любую спутниковую сеть обойдется уже в 250 руб. за каждые 60 секунд общения.

Интересно, что если мобильный телефон нужен ненадолго, его проще не купить, а арендовать - таким бизнесом занимается практически любой дилер по реализации спутниковых терминалов, и, говорят, эта часть бизнеса развивается активнее продаж. Посудите сами - "звонилка" за 1,3-3 тыс. долл., которая умеет только передавать голос и данные с небольшой скоростью, вряд ли нужна в городе, а поездки на природу длятся максимум 2-3 недели и случаются раз-два в год. Проще арендовать спутниковый телефон, как, к примеру, и автомобиль в чужом городе, причем стоить это будет немного. В среднем, ежедневная арендная плата - от пяти до восьми долл. в зависимости от срока аренды, но если терминал нужен на срок больше четырех месяцев, предложат фиксированную ставку в 70-90 долл. за каждые 30 дней, что более выгодно, чем платить за каждые сутки. Минимальный авансовый платеж за трафик с международным доступом будет стоить в районе 160-180 долл., а для звонков только по России (включая мобильные номера) - не больше 145-150 долл. Плата за подключение - не больше 15-20 долл., она, в отличие от неиспользованной части авансового платежа за трафик, не возвращается.

Космический интернет

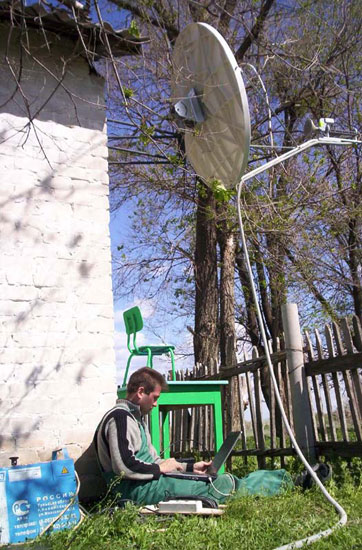

Кроме голосовой связи и доступа в интернет в мобильном режиме, у пользователя, даже в отсутствие любой инфраструктуры для связи, есть возможность обеспечить себе выход в сеть с помощью технологии VSAT - комплектов связи через спутниковый сегмент с помощью терминалов с маленькой антенной (1,2-1,8 м). Обычно пользователям интересна комплексная услуга "три в одном" - доступ в Интернет, VoIP и междугородняя телефония. При этом чаще всего подключение к центральной станции осуществляется по топологии "звезда" с негарантированной скоростью и тарификацией трафика. С ее помощью можно проводить и видеоконференции. Пока в России не больше 35 тыс. таких станций, при том что в мире их давно уже больше 2,5 млн штук - в мире еще много мест, где нет совершенно никакой связи.

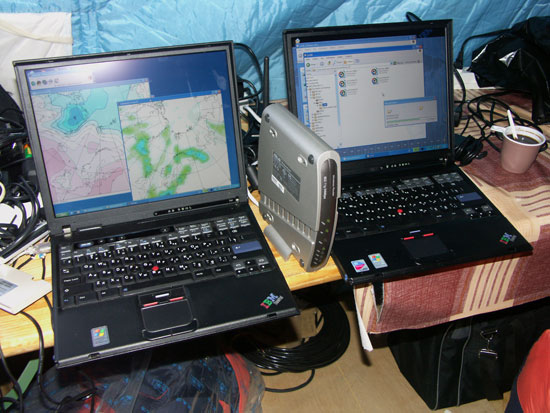

Сама VSAT-станция состоит из двух основных частей. Первый - это блок спутниковой антенны и приемопередатчика, мощностью 1-2 Вт, и опорно-поворотное устройство (крепление). Эту часть станции можно установить где угодно - чаще всего, конечно, на стене дома или специально укрепленной позиции на земле (обычно - на бетонных блоках или деревянном основании), а также на крыше (весит эта конструкция немного). Кстати, риск выхода из строя правильно смонтированной и настроенной VSAT-станции минимален - внешний блок сохраняет работоспособность даже при обледенении, под слоем снега в несколько сантиметров толщиной и при температуре до минус 45 градусов. Только бы было стабильное электропитание. Вторая часть - оборудование для установки рядом с компьютером. Это спутниковый маршрутизатор или модем, который устанавливается в помещении и подключается к внешнему блоку посредством радиочастотного кабеля. Такое устройство имеет 1-2 порта Ethernet (RJ-45) и встроенные функции маршрутизатора. Отметим, что VSAT - это система двухстороннего доступа, оборудование является приемо-передающим, что позволяет работать полностью автономно от наземных каналов связи. Это означает, что пользователь может получить хорошую скорость и полноценную работу большинства сетевых служб.

К слову, типичная наработка спутниковой станции при доступе в интернет составляет 1-2 Гб в месяц, если он находится у частного пользователя при средней скорости 500-900 кбит/с (как от сети к абоненту, так и наоборот). При высокой стоимости трафика, в целом, больше и не надо. Типовая стоимость оборудования VSAT (антенна, передатчик, модем с одним портом Ethernet, 20 м кабеля) - от 80 до 110 тыс. руб. Подключение (доставка оборудования, монтаж опоры, включение в сеть) с разрешительной документацией - еще 20-38 тыс. руб. Итого - подключение 100-150 тыс. руб. Минимальная абонентская плата - 1,3-1,8 тыс. руб., включая пакет трафика в 500-800 Мб (пользователь в данном случае, как, впрочем, и при использовании любого радиодоступа платит за объем не только полученного, но и отправленного трафика). APRU в спутниковых сетях очень разное - от 3,5 до 7 тыс. руб., что определяется пакетами трафика и набором дополнительных услуг. Обычно каждый мегабайт трафика стоит 2-3 руб. (как и у операторов сотовой связи), а "безлимитка" на скорости 256 кбит/с - от 3 тыс. руб. (цены аналогичные проводному ADSL-доступу в регионах России).

Кстати, для особых ценителей автономной связи есть и мобильные VSAT-комплексы. К счастью, рынок с самого начала воспринимает мобильный узел связи не как "дорогую игрушку", а как уникальный инструмент для решения серьезных задач. Не случайно его основными потребителями сегодня являются подразделения таких структур, как МЧС, УФНС, Минздрав, нефтегазовые компании, операторы сотовой связи и другие подобные организации. Большинство передвижных спутниковых комплексов монтируются на базе автомобилей "Газель", "Соболь", "Ford" или "Nissan", реже это "КамАЗы" и "Рафики" с повышенной проходимостью, а для сложных условий эксплуатации есть даже вездеходы. Цели у госзаказчиков, отметим, разные. Это организация дополнительных телекоммуникационных каналов в местах проведения массовых мероприятий (МВД), экстренное восстановление коммуникаций при авариях и стихийных бедствиях (МЧС), телемедицина, обеспечение работы метеорологических и экологических служб, оперативные сеансы видеосвязи (Центризбирком) и т.д.

Мобильный спутниковый комплекс состоит из нескольких основных частей. Во-первых, это само транспортное средство, выбор которого определяется характером будущей эксплуатации комплекса. Наиболее распространены здесь небольшие микроавтобусы, способные поднять несколько сотен килограммов компьютерного оборудования. Правда, в российской практике есть варианты размещения VSAT на ВАЗ-2112 или джипе Hummer, но это нестандартные решения, выбивающиеся из общего объема заказов. Вторая часть решения - спутниковая антенна с автоматической системой наведения, оснащенная компасом и GPS-приемником, включающая контроллер и программное обеспечение канадского, американского или израильского производства либо российский аналог от Центра спутниковой связи, который кроме GPS оборудован приемником ГЛОНАСС.

В-третьих, приемопередающая аппаратура VSAT, состоящая из приемопередатчика и спутникового модема. В данном случае выбор для заказчика может быть широким - свои модели предлагают Gilat Satellite Networks, Hughes Network, ViaSat, iDirect Technologies, EMS. Кроме того, в состав комплекса входят и дополнительные телекоммуникационные устройства -- Ethernet-маршрутирзатор, точка доступа Wi-Fi, базовые станции WiMAX или GSM. Вместе с этим он может быть оснащен серверами, шифраторами, видеокамерами, стационарным или выносным оборудованием видеоконференцсвязи, а также различными диагностическими и измерительными приборами, позволяющими проводить измерения и оперативно, в реальном времени, передавать их результаты в центр управления оператора связи или в офис той или иной компании. Бесперебойную работу всех технических средств комплекса поддерживают ИБП и бензиновый электрогенератор.
